رسم بياني

يمكن للمخططات عرض قيم كائنات SKOOR أو قيم من مصدر بيانات خارجي. تتوفر أنواع مختلفة من المخططات.

تساعد إضافة تراكب بيانات المصدر في العثور على السبب وراء قيم معينة في المخطط.

نوع المخطط

مثال

دائري

مخطط دائري

مراقبة

لمزيد من التفاصيل، راجع مخطط المراقبة

مخطط المراقبة

قيمة مفردة

قيمة مفردة

شريطي

لمزيد من التفاصيل، راجع المخطط الشريطي

مخطط شريطي

مختلط

مخطط متعدد

رصاصي

مخطط رصاصي

مقياس

مخطط مقياس

مبعثر

مخطط مبعثر

تحرير أداة المخطط:


الإعداد

الوصف

نوع المخطط

مخطط شريطي، أو رصاصي، أو مقياس، أو مراقبة، أو مختلط، أو قيمة مفردة، أو دائري، أو مبعثر

نوع البحث

إعدادات مصدر البيانات، أو استعلام البيانات، أو مرشح الكائنات. ينتج عن كل كائن أو صف جدول مجموعة بيانات واحدة في المخطط. تعتمد الإعدادات التي تلي نوع البحث على النوع المختار

تطبيق استعلام مصفوفة التصفية

إذا تم تكوين أداة مصفوفة التصفية في لوحة المعلومات، فسيعرض المخطط القيم وفقاً للإعدادات الحالية لمصفوفة التصفية

استعلام البحث

محرر استعلامات مصادر البيانات

الترتيب حسب

تحديد ترتيب المحور والقيم مفصولة بفواصل إن أمكن. مثال: department desc, salary asc

وسيلة الإيضاح

عند التحديد، يمكن تكوين وسيلة الإيضاح لتظهر في أعلى المخطط أو أسفله

ارتفاع المخطط

ارتفاع المخطط (بدون وسيلة الإيضاح) بالبكسل

لوحة الألوان

اختر لوحة الألوان لهذا المخطط.

تُعد اللوحات النوعية الأفضل لفئات البيانات المميزة.

تُعد اللوحات التسلسلية مفيدة للمتغيرات الفردية.

يمكن استخدام اللوحات المتباعدة للقيم التي تنتقل من طرف أقصى إلى آخر.

مزامنة الألوان

عند التحديد، تستخدم جميع الأدوات في لوحة المعلومات نفس اللون لنفس القيمة إن أمكن

حلقي

إظهار المخطط الدائري على شكل حلقة

نوع التسمية

إظهار المفتاح أو القيمة أو النسبة المئوية كتسميات للمخطط أو عدم إظهار تسميات

التسميات في الخارج

وضع التسميات خارج المخطط الدائري

عتبة التسمية

إظهار التسميات فقط للقيم التي تتجاوز العتبة المكوّنة. إذا كان نوع التسمية نسبة مئوية، فيجب تكوين عتبة 10% على أنها 0.1

الحد الأدنى / الحد الأقصى

يحدد الحد الأدنى والحد الأقصى للقيم المعروضة في المخطط الرصاصي أو مخطط المقياس. يمكن تحديد هذه الحدود كقيمة رقمية، أو كمدة زمنية وفق معيار ISO 8601 (على سبيل المثال، P1D ليوم واحد، PT2H لساعتين) أو كقيمة في مصدر البيانات المحدد (يجب أن تحتوي هذه القيمة على عمود منفصل بقيمة واحدة فقط).

الهدف

حدد القيمة المستهدفة لمخطط المراقبة أو المخطط الرصاصي أو اتركه فارغاً لأخذ القيمة المستهدفة من تكوين كائن SKOOR

وحدة العتبة

يمكن تحديد العتبات إما كقيم مطلقة أو كنسب مئوية

Warning / Minor /Major

تحديد العتبات لمخطط المقياس أو المخطط الرصاصي. يسمح باستخدام العناصر النائبة.

يسمح مخطط المقياس باستخدام < / > لتحديد الحدود العليا أو الدنيا. إذا تم حذف < / >، يُفترض استخدام <. من الممكن الجمع بين حد أعلى وحد أدنى باستخدام ,. في المخطط الرصاصي، تُعامل جميع العتبات على أنها < وتُعرض عتبات كائن SKOOR من النوع < فقط.

أمثلة:

  • أقل من 10:
    10
    <10

  • أكبر من 10:
    >10

  • أقل من 10 أو أكبر من 20:
    <10, >20

إظهار المحور X

تُعرض تسميات المحور X إذا تم تحديده

إظهار عناصر التحكم

تشغيل أو إيقاف عناصر التحكم لتحديد القيم أو إلغاء تحديدها في المخطط

إظهار القيم

إظهار القيم أو عدم إظهارها في الرسم البياني

إظهار نقاط البيانات

إظهار نقاط البيانات المفردة التي يتكون منها المخطط

مكدّس

تكديس القيم داخل مجموعة واحدة

ألوان تكديس منفصلة

عند التحديد، يكون ترتيب الألوان متماثلاً في جميع التكديسات بالمخطط، ولكن لا يمكن ربط لون بقيمة معينة. لا يمكن تحديد مزامنة الألوان ووسيلة الإيضاح مع هذا الإعداد

تدوير التسميات

زاوية تدوير التسميات حتى لا تتداخل. الدرجات من -90 إلى 90.

الدقة

تحديد المنازل العشرية المستخدمة للقيم

الوحدة الاحتياطية

تحديد الوحدة الاحتياطية التي تُستخدم عندما لا يحتوي العمود على وحدة، أو عندما لا يكون خيار إظهار الوحدة محدداً

الحد الأقصى للمحور Y

الحد الأقصى للقيمة الممثلة بواسطة المخطط على المحور Y (الأيسر، الأيمن). يمكن تحديد هذا الحد إما كقيمة رقمية أو كمدة زمنية وفق معيار ISO 8601 (على سبيل المثال، P1D ليوم واحد، PT2H لساعتين).

الحد الأدنى للمحور Y

الحد الأدنى للقيمة الممثلة بواسطة المخطط على المحور Y (الأيسر، الأيمن). يمكن تحديد هذا الحد إما كقيمة رقمية أو كمدة زمنية وفق معيار ISO 8601 (على سبيل المثال، P1D ليوم واحد، PT2H لساعتين).

تسمية المحور Y

التسمية المراد عرضها على المحور Y (الأيسر، الأيمن)

الاتجاه

عرض الأشرطة أفقياً أو رأسياً

تكوين المحور Y

دقة القيم، والحد الأدنى والأقصى للقيمة، بالإضافة إلى التسمية المعروضة على المحور Y الأيسر والأيمن

تسمية المحور X

التسمية المراد عرضها على المحور X. يمكن أن تكون إما اسم كائن SKOOR، أو خاصية كائن SKOOR، أو عمود مصدر بيانات

تسمية المحور Y

التسمية المراد عرضها على المحور Y. يمكن أن تكون إما اسم كائن SKOOR، أو خاصية كائن SKOOR، أو عمود مصدر بيانات

المحور (Pivot)

عمود مصدر البيانات أو خاصية مخصصة أو اسم كائن لاستخدامه في الدالة المحورية أو none إذا لم يُستخدم

الحد

تحديد عدد مجموعات البيانات المعروضة، عن طريق تجميع بقية القيم في فئة <أخرى>.


توسيع الفاصل الزمني

يمكن للمخططات الشريطية أو المختلطة توسيع المحور X الخاص بها في حالة قيم التاريخ لتشمل قيم بداية الفاصل الزمني ونهايته المحددة بواسطة منتقي التواريخ

حجم الفئة الزمنية

تلخيص البيانات في فواصل زمنية محددة (على المحور X)

  • تلقائي

  • ساعة

  • يوم

  • أسبوع

  • شهر

  • ربع سنة

  • سنة

  • يوم من الأسبوع

النوع الافتراضي

تحديد النوع الافتراضي لتمثيل العمود المحوري.

تنسيق الوقت

تحديد التنسيق المستخدم لتمثيل الوقت

تمكين التكبير والتصغير

يمكّن التكبير والتصغير لهذه الأداة. يعمل فقط عند وجود أداة منتقي التواريخ في نفس لوحة المعلومات، وفقط ضمن أحجام الفئات الزمنية المسموح بها في منتقي التواريخ. على سبيل المثال، إذا كان منتقي التواريخ يسمح بأحجام فئات يومية فقط، فلا يمكنك التكبير إلى ما بعد هذا المستوى.

قيمة كائن SKOOR أو عمود مصدر البيانات

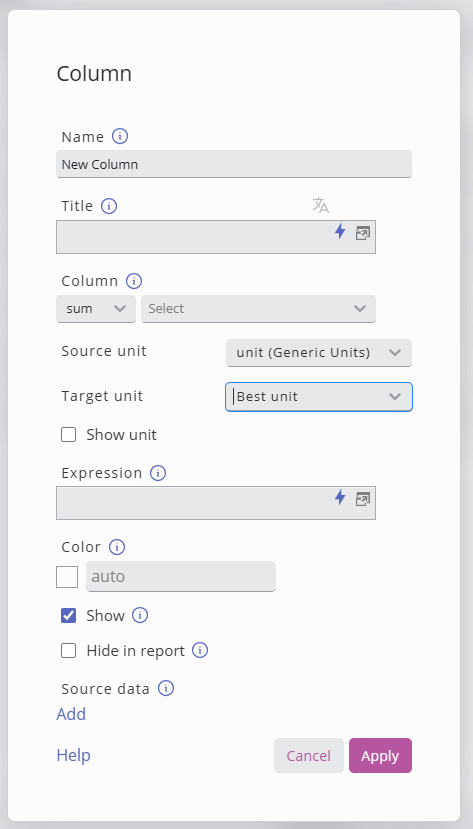

منتقي الألوان:


الإعداد

الوصف

الاسم

اسم العمود كما يظهر في وسيلة الإيضاح

العنوان

اسم العمود كما يظهر في وسيلة الإيضاح

العمود / القيمة

تجميع قيم هذا العمود / عمود مصدر البيانات أو مفتاح القيمة

وحدة المصدر

وحدة البيانات في العمود.

الوحدة المستهدفة

الوحدة المستهدفة لتحويل القيم إليها.

إظهار الوحدة

إظهار الوحدة في وسيلة الإيضاح/تراكب التمرير.

إظهار التوقع

يعرض التوقع (إذا كان مكوّناً) للعمود المحدد

تكوين التوقع

اختر التوقع المراد عرضه في المخطط المتعدد، أو اتركه على تلقائي (Auto) لاختيار أحد التوقعات المطابقة.

التعبير

استخدم التعبيرات لحساب القيمة، لمزيد من التفاصيل راجع: العناصر النائبة

اللون

لون سلسلة البيانات

إظهار

يمكن إخفاء العمود باستخدام هذا الخيار.

إخفاء في التقرير

إخفاء العمود في تقرير PDF

النوع

خط، أو مساحة، أو شريط، أو مبعثر

المحور Y

أيسر أو أيمن

نمط الخط

متصل، أو منقط، أو متقطع

طبقة الخلفية

بدون، أو simple_linear_regression، أو avg، أو median، أو min، أو max

إجراء النقر

حدد إجراءً يتم تنفيذه عند النقر على عنصر في المخطط.

تتوفر العناصر النائبة التالية:

جميع أنواع المخططات:

  • ${params.<paramName>}

مخطط المراقبة، والرصاصي، والمقياس:

  • ${value}

المخطط الدائري:

  • ${key}

  • ${value}

المخطط الشريطي، والمتعدد:

  • ${key}

  • ${x}

  • ${y}

المخطط المبعثر:

  • ${key}

  • ${x}

  • ${y}

  • ${z}, ${size}

إذا كان خيار "التكرار" (Repeat) على مستوى الأداة مُمكَّناً:

  • ${loopRow.<column>}

إذا تم تحميل القيم من SKOOR Engine:

  • ${object.id}

  • ${object.type}

  • ${object.subType}

  • ${object.name}

بيانات المصدر (مهمل منذ الإصدار 9.1)

يحدد مصدر البيانات المستخدم لاسترداد المعلومات المرتبطة وعرضها عند تفاعل المستخدم.

تم تقديم تحويل الوحدات في SKOOR 8.1
وهو يتيح للمستخدم تحديد وحدة المصدر للعمود المحدد، والوحدة المستهدفة (بما في ذلك أفضل وحدة).

سيتولى المحول عملية التحويل ويمكنه إظهار الوحدة في تسميات/وسيلة إيضاح المخطط.

تُقيّم أفضل وحدة العمود بأكمله وتجد الوحدة الأنسب للوسيط الحسابي لجميع القيم.


تراكب بيانات المصدر (مهمل منذ الإصدار 9.1)

في بعض الأحيان، يساعد النص العادي أو معلومات المصدر في العثور على السبب وراء قيم معينة في المخطط. مع تراكب بيانات المصدر، يمكن عرض البيانات في شكل جدول بسيط، بمجرد النقر على شريط في المخطط:

يمكن إجراء تكوين هذا الجدول بشكل فردي على كل عمود من أعمدة المخطط الشريطي عن طريق النقر على عجلة الترس:

يؤدي النقر على إضافة بيانات المصدر في إعدادات العمود إلى فتح نافذة تكوين جديدة:

تكوين بيانات المصدر هو نفسه تكوين أداة الجدول. يمكن استخدام جميع معلمات لوحة المعلومات الحالية بالإضافة إلى قيم x وy وz للمخطط (إن أمكن) وقيم مفتاح المحور لتصفية البيانات.

المعلمة

الوصف

${params.x}

قيمة الإحداثي x للمخطط (وينطبق الشيء نفسه على y وz)

${params.key}

اسم العمود أو قيمة المحور

مثال

يعرض المخطط التالي البيانات المجمّعة حسب الولاية (المقاطعة) والمدينة. عند النقر على إحدى المدن (المنطقة الملونة في الشريط المكدّس)، يجب عرض البيانات الأساسية:

فيما يلي تكوين جدول بيانات المصدر، والذي يوضح مرشح كائن SKOOR والأعمدة المستخدمة لتوفير البيانات:

في قسم الشروط (Conditions) بتكوين الجدول، يُستخدم العنصر النائب ${params.key} لتصفية البيانات حسب اسم الكائن والخاصية المخصصة City:

يؤدي النقر على إحدى المناطق الملونة الآن إلى فتح بيانات المصدر لكائنات SKOOR، مع الأعمدة الثلاثة المكوّنة: City وYes votes وNo votes:
